8-гнездная ПВХ-форма для отвода короткого радиуса DWV Vent 90
Анализ продукции «90-градусный отвод»
Этот ПВХ-отвод на 90 градусов имеет малый радиус. Конструкция с малым радиусом обеспечивает минимизацию занимаемого пространства при сохранении оптимальной эффективности потока. Оба конца отвода имеют патрубки диаметром 2 дюйма. Этот отвод подходит для систем канализации и вентиляционных каналов.
Конструкция отвода под углом 90 градусов

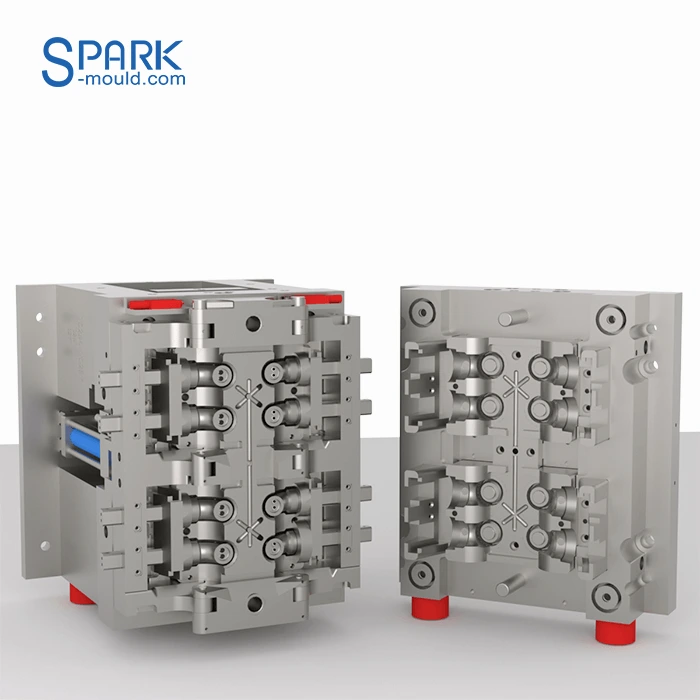

В основе этой пресс-формы с 90-градусным отводом лежит шарнирный механизм вытягивания стержня. Такая конструкция позволяет расположить 90-градусный отвод перпендикулярно разъемной поверхности. Это более компактное и экономичное решение. В пресс-форме того же размера можно разместить больше полостей. Эта пресс-форма имеет в общей сложности 8 полостей, что позволяет значительно увеличить производительность при одновременном снижении себестоимости единицы продукции. Она отвечает потребностям массового производства. Ее структура выглядит следующим образом:
Демонстрация механизма формовки колена под углом 90 градусов.
Как показано на видео справа, в процессе выталкивания гидравлический цилиндр толкает шарнирный механизм, заставляя его перевернуться. Его сердечник также переворачивается вместе с шарниром, отделяясь от изделия. Затем выталкиватель выталкивает изделие. Эта многогнездная 90-градусная отводная форма соответствует строгим стандартам ASTM/ISO и позволяет производить продукцию экономично, сохраняя при этом превосходную точность размеров.
Независимо от типа производимого вами отвода на 90 градусов, мы можем предложить вам подходящее решение для изготовления пресс-форм. Готовы ли вы совершить революцию в производстве отводов на 90 градусов? Свяжитесь с нами прямо сейчас, чтобы получить ценовое предложение на наши аналогичные пресс-формы для отводов на 90 градусов или бесплатную техническую консультацию.
