DWV Return Bend PVC 180 Degree Elbow Mold
Конструкция формованного ПВХ-отвода на 180 градусов
В основе этой пресс-формы с отводом на 180 градусов лежит весь механизм вращения изделия. Прежде всего, для плавного извлечения изделия необходимо, чтобы сердечник пресс-формы был выполнен из секций. Сердечник этой пресс-формы с отводом на 180 градусов разделен на 3 секции, как показано ниже:

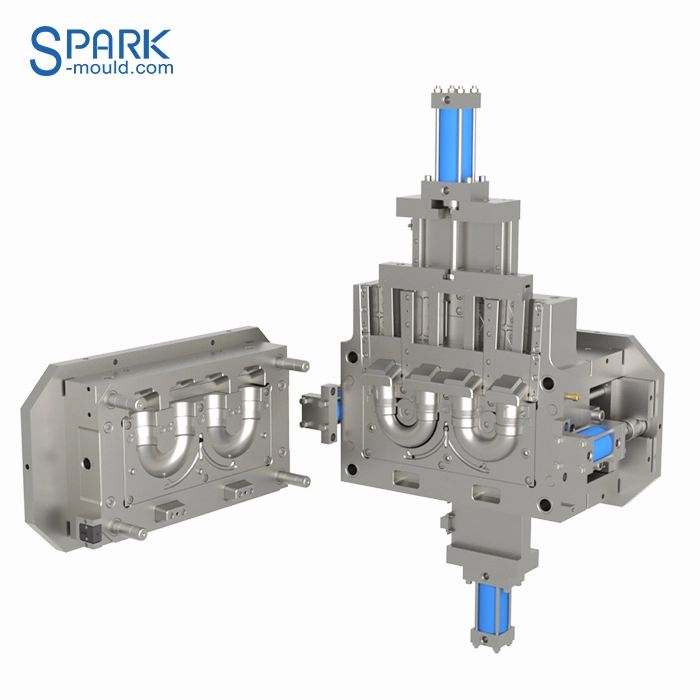

Данная форма для отвода патрубка оснащена четырьмя гидравлическими цилиндрами, обеспечивающими привод для трехэтапного процесса выталкивания отвода. Ее базовая конструкция показана на рисунке ниже:
Моделирование механизма формования отвода на 180 градусов
Как показано на видео, процесс извлечения этой ПВХ-формы для отвода на 180 градусов состоит из 3 этапов.
Шаг 1: Гидравлический цилиндр на верхней стороне подвижной формы извлекает стержневой блок колена.
Шаг 2: Гидравлические цилиндры с обеих сторон подвижной формы тянут выталкивающую плиту, чтобы одновременно вытолкнуть сердечник, колено и вращающийся рычаг.
Шаг 3: Гидравлический цилиндр на задней стороне неподвижной формы приводит во вращение линейную шестерню, и, соответственно, поворотный рычаг вращается. Затем вращающийся рычаг перемещает изделие и отделяет его от сердечника формы.
Чем отличается наша форма для изготовления угловых фитингов из ПВХ на 180 градусов?
Точное машиностроение
Наши формы для отводов изготавливаются с использованием передовых технологий ЧПУ-обработки, что обеспечивает точные размеры и гладкую поверхность для ПВХ-отводов на 180 градусов. Это исключает протечки и гарантирует бесшовную интеграцию в канализационные системы.
Прочность и долговечность
Изготовленные из высококачественной стали с использованием передовой термообработки, наши ПВХ-формы для отводов на 180 градусов выдерживают циклы впрыска под высоким давлением, что сокращает время простоя и затраты на техническое обслуживание.
Универсальный дизайн
Совместимые со всеми стандартными материалами ПВХ, наши формы позволяют производить отводные патрубки, соответствующие стандартам ASTM, ISO и NSF, идеально подходящие для сантехники, систем отопления, вентиляции и кондиционирования воздуха, а также промышленного применения.
Экономическая эффективность
Оптимизированные системы охлаждения и возможность использования нескольких камер позволяют максимально увеличить производительность, снижая себестоимость единицы продукции при крупных заказах.
ПВХ-удлинитель для водоотвода на 180 градусов
Главное преимущество 180-градусного обратного колена из ПВХ для канализационных труб заключается в его U-образной конструкции, которая позволяет точно изменить направление трубы на 180 градусов. Эта особенность позволяет удерживать определенное количество жидкости в трубе, предотвращать обратный поток канализационных газов и обеспечивать качество воздуха в помещении. В подвалах, на антресолях для оборудования или в узких шахтах обратные колена могут заменить множество короткорадиусных колен, уменьшить количество точек соединения и снизить риск утечек.
ПВХ-уголок на 180 градусов: Универсальное применение в различных отраслях промышленности.
Жилое строительство: идеально подходит для прокладки канализационных труб, водоотведения из подвалов и сантехники на кухне и в ванной комнате.
Коммерческие проекты: Поддержка крупномасштабных систем отопления, вентиляции и кондиционирования воздуха, а также утилизации отходов в торговых центрах, офисных зданиях и больницах.
Применение в сельском хозяйстве: Прочные отводные колена для ирригационных каналов и систем водоснабжения животноводческих хозяйств.
Модернизируйте свою производственную линию с помощью нашей лучшей в отрасли формы для изготовления отводов из ПВХ на 180 градусов! Свяжитесь с нами сегодня, чтобы получить ценовое предложение, и позвольте нам помочь вам занять лидирующие позиции на рынке отводов с помощью высокоточных инженерных решений.
