Пластиковая 45 -градусная плесня - искрывающая форма

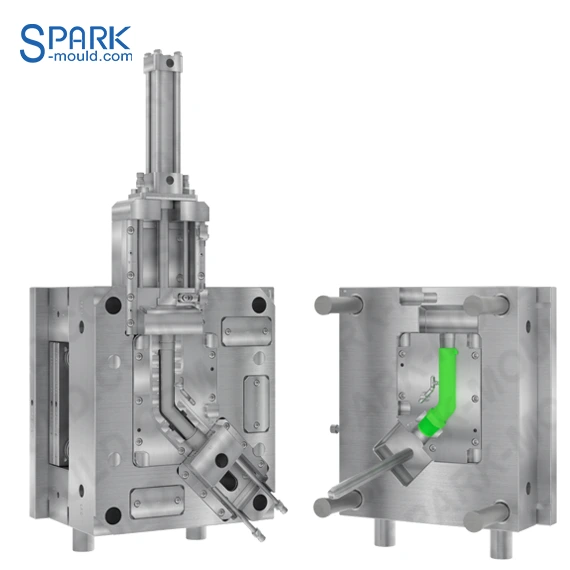

Это очень репрезентативная 45-градусная соединительная форма. Плесень состоит из двух наборов механизмов тяги ядра в разных направлениях. Один из них вверх, и слайд контролируется цилиндром для перемещения. Другой имеет 45 градусов по диагонали, а слайд контролируется угловым штифтом. Из -за большого размера продукта мы сделали только одну полость для соображений затрат Продукт изготовлен из PP, а один конец разъема - резьба. Но так как это мужская нить, нам нужно только установить вставку резьбы на форму, чтобы достичь ее.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    Механизм вытягивания сердечника пресс-формы

    Форма состоит из двух комплектов механизмов вытягивания стержней в разных направлениях, один комплект направлен вверх, а перемещение ползуна контролируется гидравлическим цилиндром. Другой комплект представляет собой наклонный под углом 45 градусов механизм вытягивания сердечника, а перемещение и возврат ползунка в исходное положение осуществляется с помощью углового штифта.

    Plastic 45 Degree Joint Mold design (4)
    Plastic 45 Degree Joint Mold design (6)
    Plastic 45 Degree Joint Mold design (3)

    Угловой штифт & Слайд

    Угловой штифт является распространенной конструкцией в конструкции пресс-формы и обычно устанавливается на неподвижной пресс-форме. Угловой штифт имеет определенный угол скоса и соответствует подвижному ползунку формы. При перемещении подвижной формы наклонная поверхность углового штифта соприкасается с наклонной поверхностью ползуна, и возникающая при этом тангенциальная сила толкает ползун наружу. Угловой штифт имеет много преимуществ, таких как высокая устойчивость, простота эксплуатации и низкие затраты на техническое обслуживание.

    Plastic 45 Degree Joint Mold design (2)
    Plastic 45 Degree Joint Mold design (5)

    Видео испытания пресс-формы
