Rubber Ring 45 Degree Elbow Mould - Spark Mould

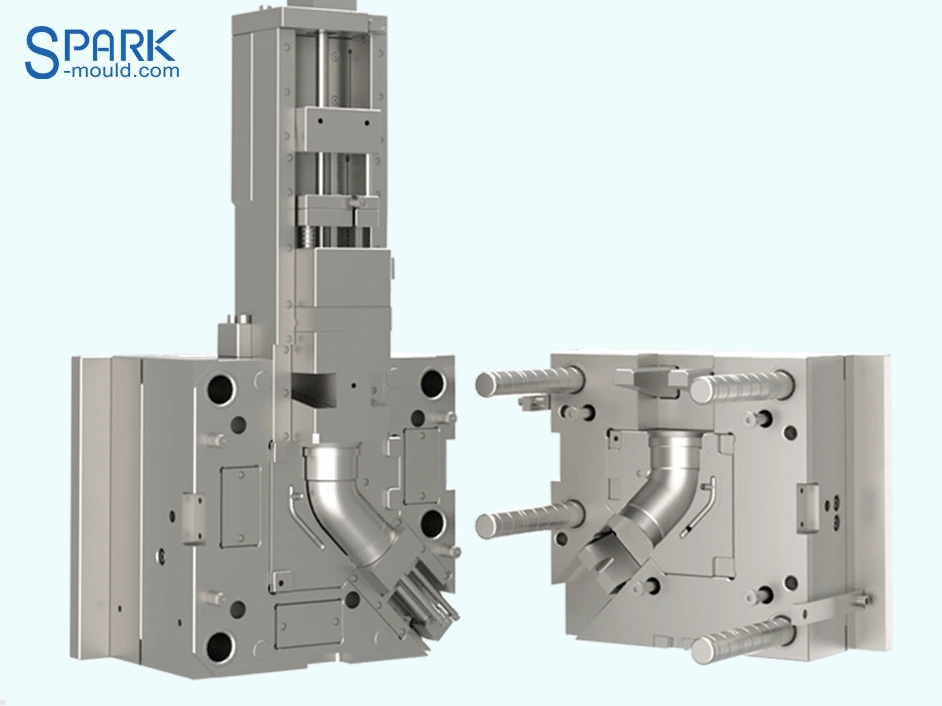

Эта 45-градусная локоть является механизмом 3-листера. Механизм тяги ядра относительно сложный. Мы спроектировали два складных механизмы формы для вытягивания ядра для этой 90-градусной локтевой формы. Один используется для решения уплотнительного кольца в порту локтя. Другой реализует выброс ядра самого локтя. И действия по тяге в этих двух местах контролируются одним и тем же масляным цилиндром. Материалом продукта является черным материалом из ПВХ.
Складной механизм вытягивания сердцевины 1
Складной сердечник — это очень характерный механизм ползуна пресс-формы, в основном для внутренней резьбы или кольцевого выступа пластиковой детали. Мы разработали 9 изысканных деталей, которые объединяют складной сердечник. Сжатие и расширение ползунка осуществляется за счет управления масляным цилиндром.
Складной механизм вытягивания сердцевины 2
Конструкция механизма вытягивания сердечника этого 45-градусного отвода имеет продуманную конструкцию, состоящую из двух прецизионных дугообразных блоков и двух направляющих. Механизм управляется масляным цилиндром, что позволяет дугообразному блоку гибко перемещаться вдоль направляющих. Точность обработки дугообразного ползунка должна быть очень высокой, поскольку внутренняя поверхность фитинга гладкая и изогнутая.
Видео испытания плесени
В процессе извлечения продукта сначала происходит сжатие скользящего элемента на уплотнительном кольце. Затем он отделяется от продукта вместе со скользящим элементом внутри колена.
