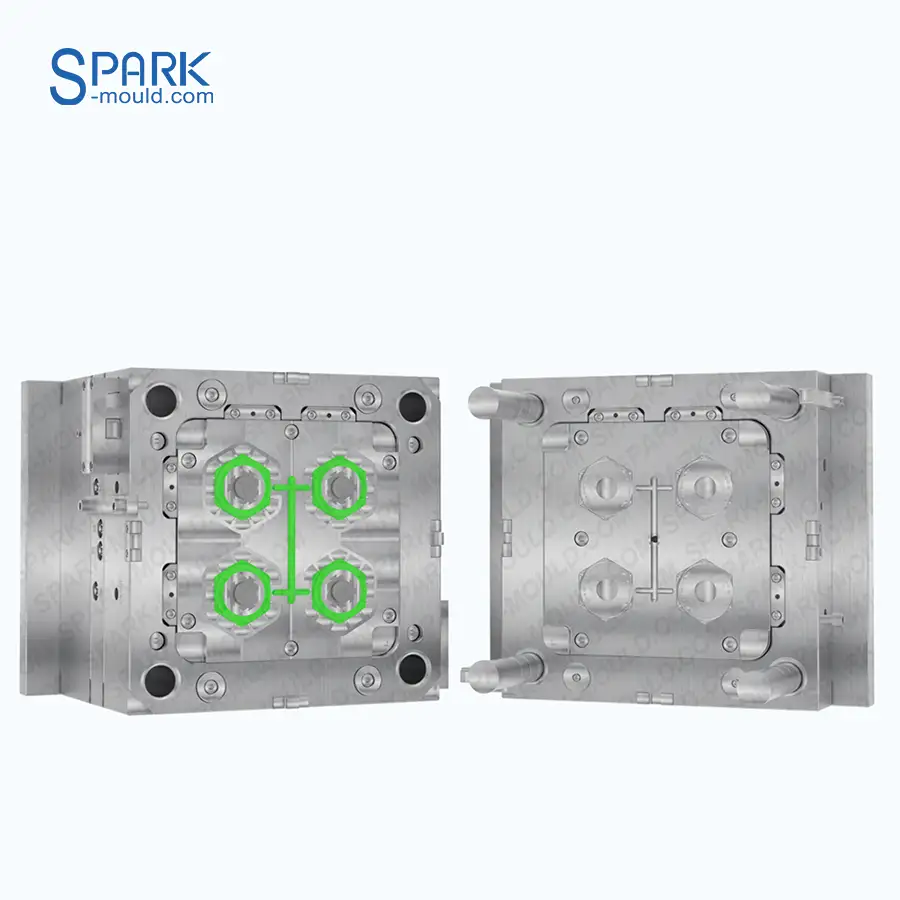

Конструкция пресс-формы для литья под давлением с разборным сердечником типа «ласточкин хвост»
Что такое разборный сердечник типа «ласточкин хвост»?
Складной сердечник «ласточкин хвост» — это сложная механическая конструкция, помещённая в форму. В отличие от более простых сегментированных сердечников, он состоит из компонентов с взаимозацепляющимися пазами и шипами типа «ласточкин хвост». Это старинное деревообрабатывающее соединение, применяемое в точном машиностроении, обеспечивает непревзойдённую прочность и стабильность.
Сердечник обычно состоит из центрального сердечника и нескольких окружающих его сегментов. Ключевым фактором его работы является взаимодействие между этими частями:
Взаимосвязанные сегменты: сегменты удерживаются вместе с помощью соединений типа «ласточкин хвост», которые не позволяют им разъединиться под огромным давлением залитого пластика.
Коническая оправка: Центральная оправка имеет коническую или коническую поверхность.
Сжимающее действие: при открытии формы оправка оттягивается назад. Коническая поверхность заставляет сегменты радиально скользить внутрь по траекториям «ласточкин хвост». Это совокупное движение внутрь уменьшает общий диаметр сердечника, освобождая внутреннюю резьбу и позволяя аккуратно извлечь пластиковую гайку.
Расширение: во время закрытия формы оправка толкается вперед, направляя сегменты обратно в расширенное положение полного диаметра для формирования следующей гайки.
Ключевые моменты при проектировании разборной стержневой формы для пластиковых гаек
Успешная разработка пресс-формы со складным стержнем требует тщательного проектирования. Ключевые факторы включают:
Количество сегментов: определяется шагом резьбы и диаметром гайки. Большее количество сегментов позволяет получить более мелкую резьбу, но увеличивает сложность.
Угол конусности: угол на оправке должен быть оптимизирован, чтобы обеспечить плавное сжатие и расширение без заклинивания.
Выбор материала: основные компоненты должны быть изготовлены из высококачественных закаленных инструментальных сталей, способных выдерживать абразивный износ и циклические нагрузки.
Система привода: Механизм, который тянет и толкает центральную оправку, должен быть надежным и синхронизированным с циклом формовочной машины.
Заключение
Производство пластиковых гаек с прочной и точной внутренней резьбой долгое время представляло собой серьёзную проблему для литья под давлением. Традиционные методы, такие как снятие резьбы с пресс-форм, сложны, требуют много времени и требуют дорогостоящего обслуживания. Для производителей, ищущих более надёжное и эффективное решение, литьё под давлением с использованием разборного стержня является передовой технологией, а конструкция разборного стержня типа «ласточкин хвост» является золотым стандартом прочности и производительности.
