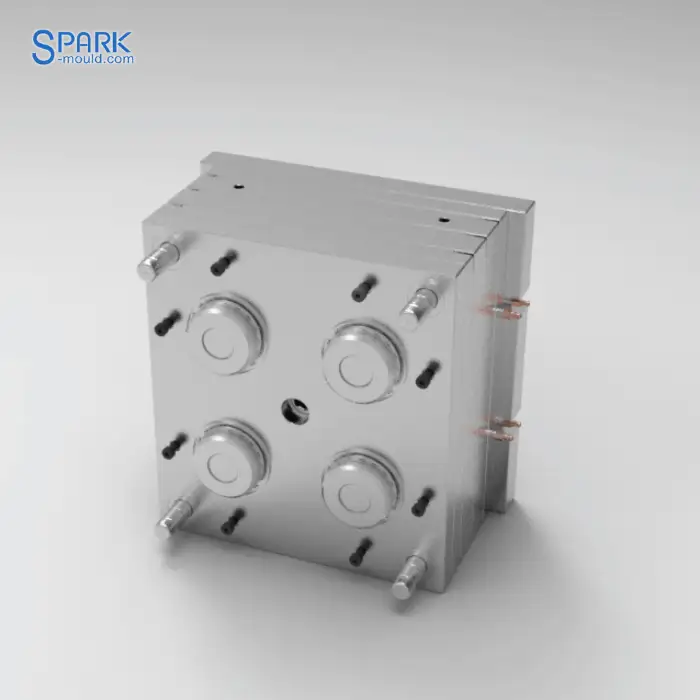

4 -й полости Союз Союза 1
4 -й полости Союз Союза 2
4 -й полости Союз Союза 3
4 -й полости Союз Союза 1
4 -й полости Союз Союза 2
4 -й полости Союз Союза 3

4 -й полости Союз Союза

Это 4 -ореховая форма с 4 полостями. Поскольку Union Nud имеет женские нити, плесень нуждается в автоматическом механизме откручивания ниток. Особая особенность этой автоматической откручивающей резьбовой формы заключается в том, что ее вращательная движущая сила обеспечивается комбинацией винтовой стержня и рукава на рифере. Этот механизм преобразует линейное движение в вращательное движение. Относительно говоря, эта структура проста, не требует дополнительного механизма вождения и сохраняет пространство.

    Ой ...!

    Нет данных о продукте.

    перейдите на домашнюю страницу

    4 кариеса Союза Структура формы орехов

    Сердечком этой формы Union Nud является ее специальный автоматический механизм откручивания ниток. Этот механизм состоит из шпиляции, рукава на рифлинге и набора передач. Винтовый стержень закреплен в центре пластины А. Сердень нити откручивается и сбрасывается в переднем и обратном движении движущейся пластины.

    Union Nut Mold Structure (6).png
    Union Nut Mold Structure (4).png
    Union Nut Mold Structure (1).png

    Сердца резьбы этого механизма только вращается и не отступает. Пружинный механизм непрерывно толкает пластину B, позволяя выбросить гайку при высвобождении резьбы. Преимущество этого метода заключается в том, что он может уменьшить детали плесени и пространство. Конечно, предпосылка заключается в том, что ваш продукт может быть спроектирован с остановкой. Продукт не может вращаться с ядром резьбы.

    Union Nut Mold Structure (3).png
    Union Nut Mold Structure (2).png
    Union Nut Mold Structure (5).png

    4 полости Союза Союза Структура формы динамики

    Механизм формы Union Nud показан в видео. Когда форма открывается, рукав направляющей нарезов начинает вращаться вдоль спирального стержня, а шестерни приводят к повороту резьбы. Продукт не вращается, и пластина B непрерывно поднимается пружиной. Ядро потока постепенно отделяется от продукта.

    Основная технология: шарнирная стержня.

    Механизм резьбы с помощью спиральной спирки представляет собой скачок в автоматизированной технологии Demolding. Интегрируя многомуральный спиральный стержень (винтовка) в конструкцию пресс-формы, эта система достигает бесшовного выброса нити посредством вращательного движения. Ключевые преимущества включают:

    1. Sharix Bar Precision System System

    Встроенный механизм выброса ротажного ствола спирали, через линейное → поворотное преобразование движения, приводит к тому, что ядро ​​вращает 720 ° для точного резьбы.

    Угол спирали оптимизируется до 28 ° ± 0,5 ° (соответствующая скорость усадки из ПВХ), гарантируя, что нить не имеет царапин (RA≤1,6 мкм).

    Затвердевший корпус стержня SKD61 (HRC 52-54) + Самосменный подшипник, ожидаемая продолжительность жизни превышает 1 000 000 форм.

    2. Коллективная и эффективная компоновка с четырьмя кавити

    Сбалансированная система горячих бегунов (4-балльное управление иглой) сокращает время заполнения Union Out до 3,2 секунды.

    Расстояние расстояния полости 180 × 180 мм золотого соотношения с учетом эффективности охлаждения и прочности шаблона (деформация <0,02 мм). Цикл одиночной плесени ≤25 секунд, ежедневная выход 13 000+ кусочков PVC Union Nut.

    3. ПВХ-специфические инженерные решения

    Основное хромическое покрытие + нано -покрытие (коэффициент трения ↓ 40%), решить проблему прилипания ПВХ;

    Контроль температуры воды в замкнутом контуре (± 1 ℃), ингибируйте деформацию резьбы, вызванную тепловым расширением материала;

    Совместим с производством серии серии PVC PVC NOUNION NUCT ENUION (дизайн быстрого изменений);

    Если у вас есть конкретные требования к аналогичным формам продуктов, пожалуйста, свяжитесь с нами сейчас! Пусть наш опыт в производстве инъекционных плесени станет вашим конкурентным преимуществом.
