Форма для соединения Y-образного соединения PP с резьбой - Spark Mould

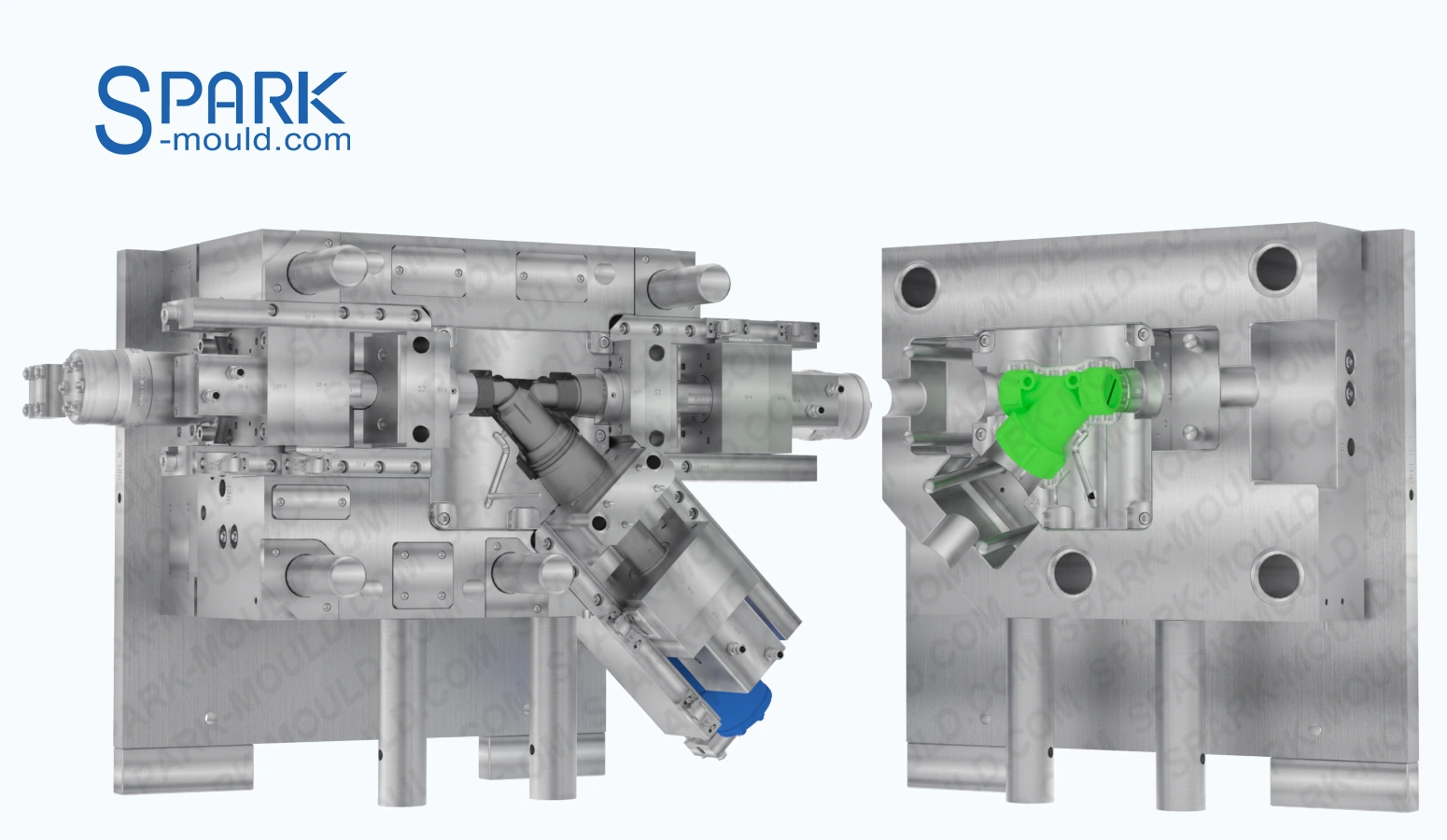

Это очень сложная форма разъема WYS. Потому что каждый порт разъема имеет женскую нить. Мы разработали 3 набора комплексных сборок ползунка для достижения формования продукта. Когда механизм вытягивания ядра работает, необходимо сначала ослабить резьбу, отделить резьбовой ползунок от продукта, а затем вытащить весь сборку ползунка.
узел направляющей пресс-формы Wys
В этой пресс-форме WYS мы разработали 3 комплекта направляющих узлов. Каждый направляющий узел имеет гидравлический двигатель и гидравлический цилиндр. Гидравлический двигатель приводит в действие отвинчивание резьбового направляющего элемента, а гидравлический цилиндр приводит в действие весь направляющий узел для разъединения и возврата изделия в исходное положение. На рисунке ниже показана структура этого направляющего узла.
Механизм открытия и закрытия формы Wys
При открытии пресс-формы наклонная направляющая колонна на неподвижной части пресс-формы перемещает резьбовое седло ползунка на определенное расстояние назад. Гидравлический двигатель ослабляет резьбу, чтобы отделить резьбовой ползунок от изделия. Затем гидравлический цилиндр приводит в движение весь узел ползунка, отделяя его от изделия.
