Professioneller Hersteller von Formen für Kunststoffrohrverbindungen mit 20 Jahren Erfahrung – Spark Mould

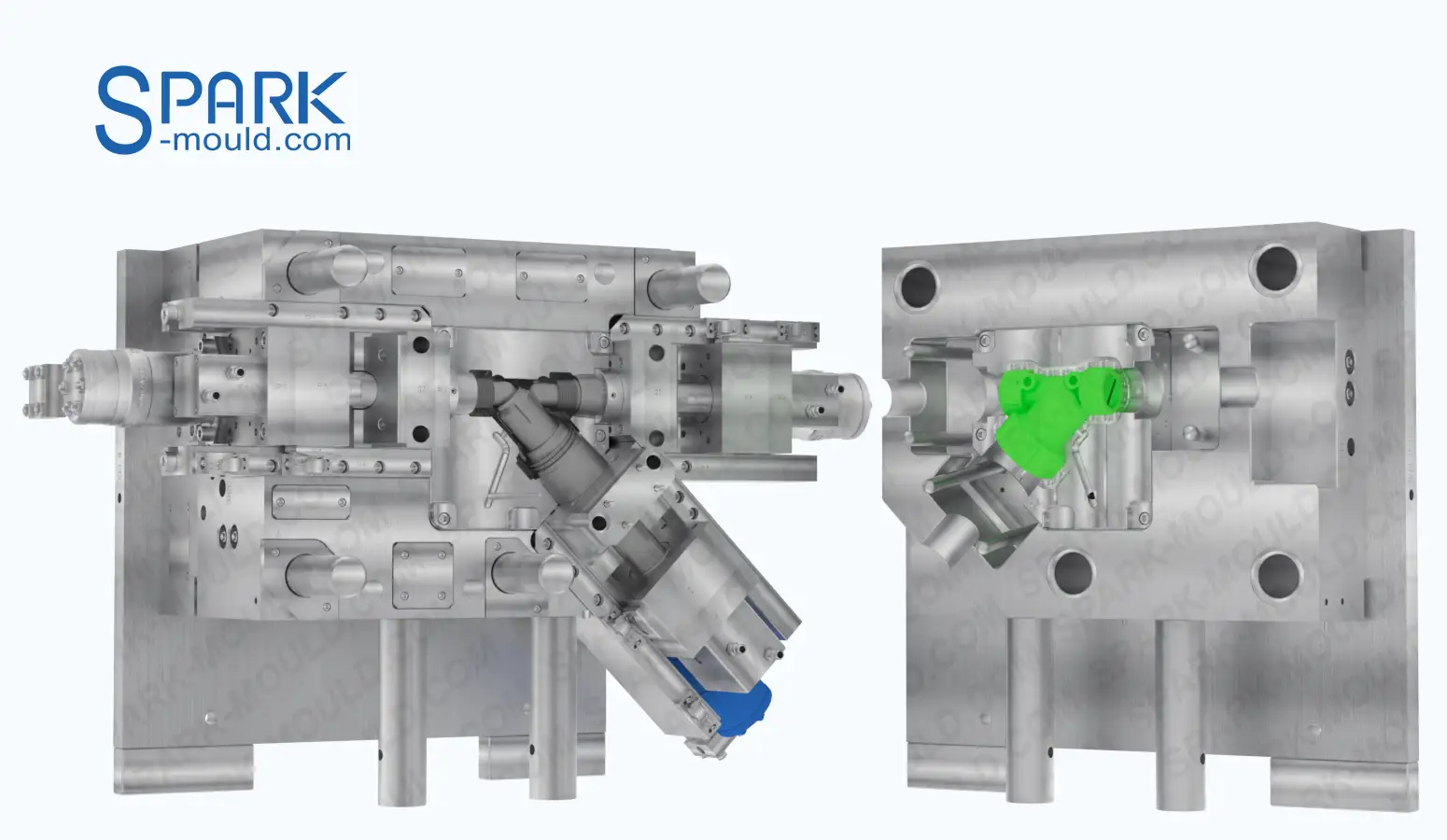

PP-Gewinde-Y-Anschlussform - Spark Mould 1
PP-Gewinde-Y-Anschlussform - Spark Mould 2
PP-Gewinde-Y-Anschlussform - Spark Mould 3
PP-Gewinde-Y-Anschlussform - Spark Mould 4
PP-Gewinde-Y-Anschlussform - Spark Mould 5
PP-Gewinde-Y-Anschlussform - Spark Mould 1
PP-Gewinde-Y-Anschlussform - Spark Mould 2
PP-Gewinde-Y-Anschlussform - Spark Mould 3
PP-Gewinde-Y-Anschlussform - Spark Mould 4
PP-Gewinde-Y-Anschlussform - Spark Mould 5

PP-Gewinde-Y-Anschlussform - Spark Mould

Dies ist eine sehr komplexe WYS -Steckerform. Weil jeder Port des Steckers einen weiblichen Faden hat. Wir haben 3 Sätze komplexer Schieberegelungen entwickelt, um die Form des Produkts zu erreichen. Wenn der Kern -Zieh -Mechanismus in Betrieb ist, muss der Gewinde zuerst gelockert werden, den Gewindeschieber vom Produkt trennen und dann die gesamte Schiebereglerbaugruppe herausziehen.

    Hoppla...!

    Keine Produktdaten

    Gehen Sie zur Homepage

    Wys Formschieberbaugruppe

    Wir haben 3 Sätze Schieberbaugruppen in dieser WYS-Form entworfen. Jede Schieberbaugruppe verfügt über einen Hydraulikmotor und einen Hydraulikzylinder. Der Hydraulikmotor sorgt für das Aufschrauben des Gewindeschiebers, während der Hydraulikzylinder die gesamte Schieberbaugruppe antreibt, um das Produkt zu lösen und zurückzusetzen. In der folgenden Abbildung zeigen wir die Struktur dieser Schieberbaugruppe.

    PP thread Wys connector mould design (7)
    PP thread Wys connector mould design (2)
    PP thread Wys connector mould design (3)

    Wys-Formöffnungs- und Schließvorgang

    Beim Öffnen der Form bewirkt die schräge Führungssäule an der feststehenden Form, dass sich der Gewindeschiebersitz um eine bestimmte Distanz nach hinten bewegt. Der Hydraulikmotor löst das Gewinde, um den Gewindeschieber vom Produkt zu trennen. Anschließend treibt der Hydraulikzylinder die gesamte Schieberbaugruppe an, um sie vom Produkt zu trennen.

    PP thread Wys connector mould design (5)
    PP thread Wys connector mould design (4)
    PP thread Wys connector mould design (6)

    Video zum Schimmeltest

    PP-Gewinde-Y-Anschlussform - Spark Mould 12
