La solución de moldeo por inyección de núcleo plegable se utiliza para la curva en J fabricada con material PP.

Un pasador central recto estándar no puede desmoldar una geometría tubular curva de 180°. En lugar de depender de voluminosos mecanismos de rotación accionados por engranajes, este molde utiliza un mecanismo central de cadena articulada segmentada:

• Geometría de arco de 6 segmentos: La sección central de 180 grados está mecanizada con precisión y cortada en 6 segmentos de arco entrelazados distintos.
• Rígido bajo presión de inyección: Cuando se avanzan completamente a lo largo de los rieles guía de doble precisión, los segmentos se bloquean entre sí, formando un núcleo sólido rígido y sin costuras de 180° que soporta altas presiones de inyección sin rebabas ni deformación del núcleo.
• Retracción suave y flexible: Guiados por cables de acero de alta resistencia y rieles guía lineales dobles, los 6 segmentos se flexionan y articulan durante el desmoldeo, deslizándose suavemente a lo largo de la curva interior del tubo de PP.
• Accionamiento sincronizado: Un único cilindro hidráulico de alta resistencia acciona simultáneamente el mecanismo de extracción del núcleo para ambas cavidades. Esto garantiza una carga mecánica equilibrada, simplifica el mantenimiento del molde y permite mantener un tamaño de molde muy compacto.

Eliminación del juego mecánico: Los núcleos de desenroscado tradicionales de cremallera y piñón para accesorios curvos son propensos al juego mecánico y al desgaste, lo que a menudo provoca desajustes en las líneas dentro de la pared de la tubería.

• Espacio y capacidad de utillaje: Los núcleos de cadena articulados requieren mucho menos espacio que los grandes bastidores rotativos circulares, lo que permite una disposición compacta de 2 cavidades dentro del espacio que ocupa una barra de unión estándar de una máquina de moldeo por inyección (IMM).
• Menor coste de mantenimiento: Al minimizar los engranajes y cojinetes giratorios dentro de la base del molde, el tiempo de inactividad de la herramienta para la lubricación y los ajustes mecánicos se reduce en más del 35 %.

El tubo de extensión del codo en J cuenta con una entrada lateral roscada para las conexiones de drenaje de ramales secundarios.

Debido a que esta característica lateral es perpendicular a la línea de separación principal, se libera mediante un robusto pasador angular (pasador de cuerno) y un mecanismo de bloque deslizante.

Al abrirse el molde, el pasador de leva en ángulo empuja el bloque deslizante hacia afuera, liberando el rebaje de la rosca externa/interna antes de que comience la secuencia de expulsión de la pieza principal.

Para maximizar la automatización de la producción y reducir los costos laborales por pieza, el molde emplea una compuerta subsuperficial del lado de la cavidad (compuerta de túnel del molde frontal):

• Desmoldeo automático: Durante la carrera de apertura del molde, la geometría de la compuerta del túnel subsuperficial corta automáticamente el canal frío del codo en J moldeado.
• Recorte manual cero: Las piezas caen sobre la cinta transportadora completamente separadas del sistema de guías, lo que elimina la necesidad de que los operarios recorten manualmente las compuertas y evita daños accidentales en la superficie exterior visible de la tubería.
• Flujo optimizado para polipropileno: El PP tiene una excelente fluidez en estado fundido. La ubicación de la compuerta subsuperficial en el lado de la cavidad garantiza un llenado equilibrado en las paredes gruesas del accesorio de 1-1/2", ocultando la marca en una zona de bajo impacto estético.

1. La compuerta submarina se separa automáticamente de la pieza a medida que las dos mitades se separan.
2. El pasador angular retira lateralmente el deslizador de la salida lateral, liberando el puerto roscado.
3. Simultáneamente (o con un ligero retraso), el cilindro hidráulico se activa, colapsando el núcleo de 6 segmentos y retrayéndolo del codo en forma de J.
4. Expulsión: Unos pasadores eyectores o una placa extractora empujan los codos en J terminados para separarlos del núcleo exterior recto que queda en el lado B.
5. Ciclo de retorno: El cilindro hidráulico reinicia el núcleo plegable; el deslizador regresa con bloqueo de cuña; el molde se cierra para la siguiente inyección.

Alineación y precisión:

Las guías para el núcleo segmentado están mecanizadas por CNC y se fijan mediante enclavamientos cónicos cuando el núcleo está completamente extendido. Esto garantiza una redondez y repetibilidad de 0,05 mm en un arco de 180°. Los conjuntos de segmentos intercambiables facilitan el mantenimiento.

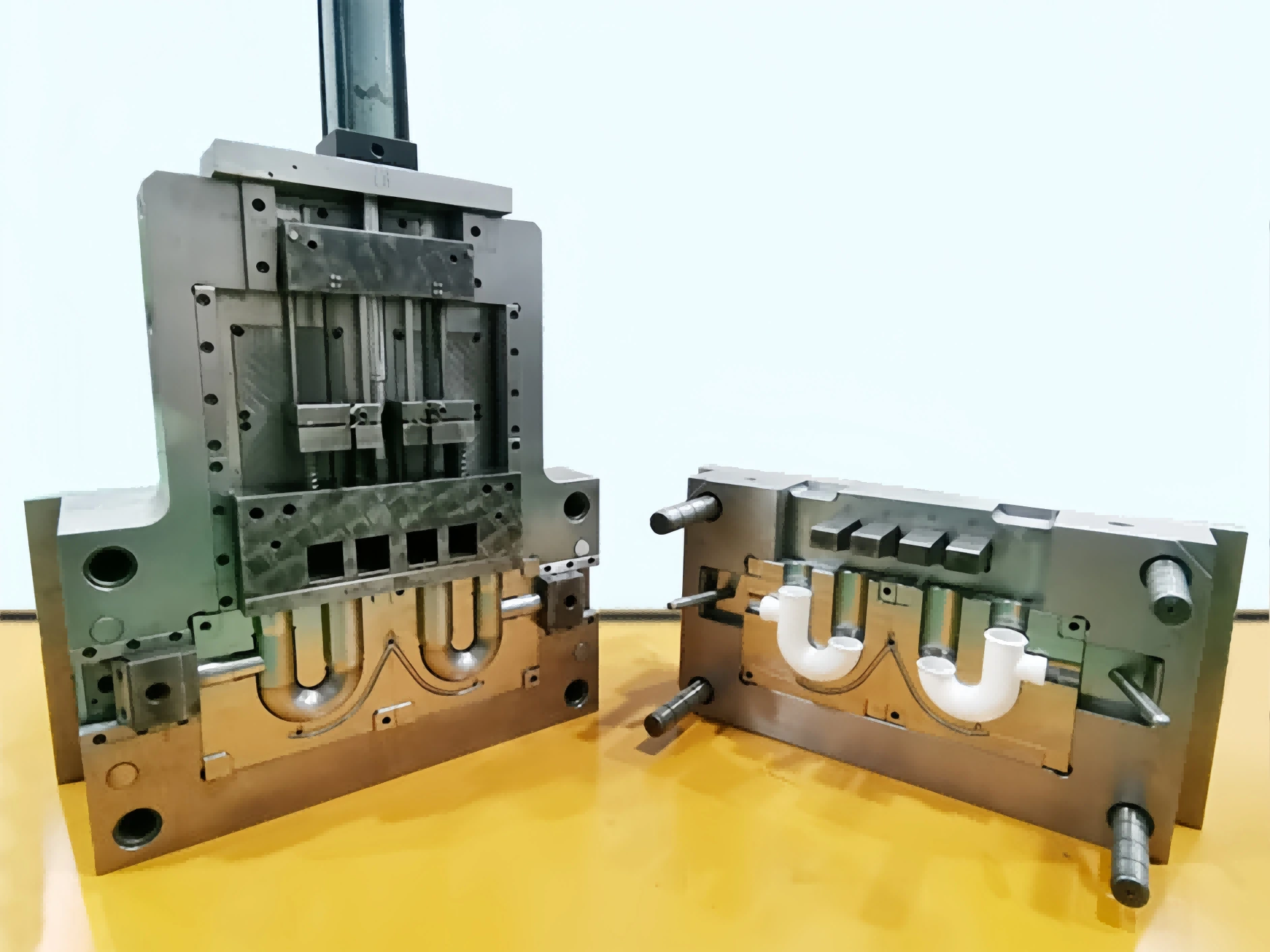

Este molde de canal frío de dos cavidades para un codo en J de PP de 1-1/2 pulgadas con salida lateral ejemplifica cómo la integración de un núcleo de cadena plegable y una compuerta submarina frontal resuelve la complejidad multieje de una manera eficiente y confiable. Si bien la imposibilidad de refrigerar directamente con agua el núcleo articulado requiere una gestión térmica externa, las ventajas generales en automatización, tamaño y calidad de la pieza superan con creces esta limitación. Es un ejemplo clásico de diseño para la fabricación sin sobreingeniería. Si desea obtener más información sobre nuestros Capacidades de fabricación de moldes, haga clic aquí.
