4 Hohlräume PVC Sink J Bend P Trap Form

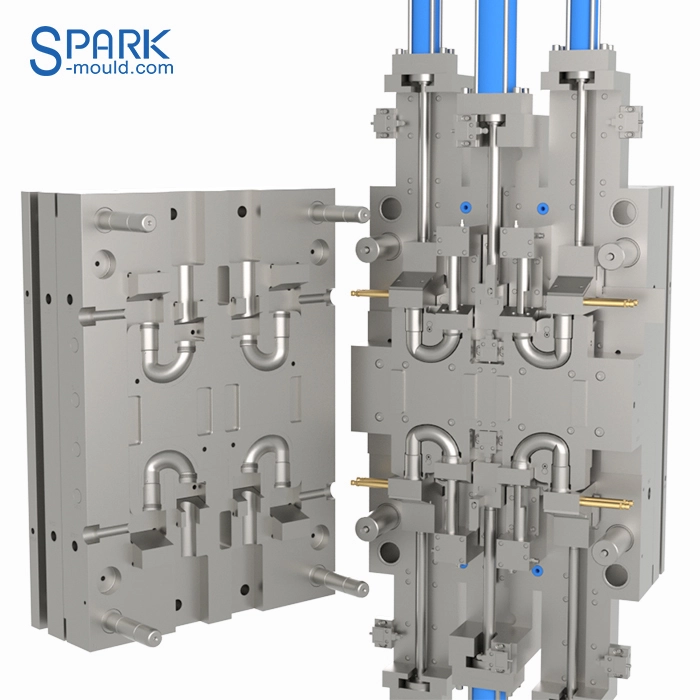

J Bend P Trap Formstruktur
Der Kern dieser J Bend -P -Trap -Form ist die Kern -Ziehwirkung des J Bend -ARC -Segments. Sein Kern besteht aus einem 1-zu-2-Kurbel-Slider-Mechanismus. Dieser spezielle Mechanismus mit vier Tönen fördert den Formkern, um sich durch die Ausdehnung und das Rückzug des Hydraulikzylinders zu drehen.
Wir haben eine zweistufige Trennung für den Kernteil dieser J Bend-P-Trap-Form entworfen. Weil das Drehen des Kerns um 90 Grad nicht ausreicht, um sich vollständig vom Produkt zu trennen. Wenn der Winkel erhöht wird, stört der Kern und das Produkt gegenseitig. Daher haben wir zwei Fixpunkte auf dem Kurbelteil entwickelt. Wenn sich der Kern um 90 Grad dreht, wird der erste Fixpunkt freigesetzt. Die Kurbel dreht sich um den zweiten Fixpunkt, ein Ende des Kerns steigt und trennen sich dann vom Produkt.
J Bend P Trap Form Dynamische Simulation
Wie im Video gezeigt. Dieser J Bend P-Trap-Formmechanismus hat insgesamt 3 Schritte.
Schritt 1: Der hydraulische Zylinder zieht zuerst den Schieberegler einen bestimmten Abstand hinauf und zieht den Schieberegler des J Bend -Anschlusses heraus.
Schritt 2: Der aufsteigende Schieberegler ist verschlossen und treibt die Zugstange auf, um sich zu erheben. Die Pull -Stange drückt die Schieberegruppen auf beiden Seiten um 90 Grad.
Schritt 3: Der erste Fixpunkt wird freigegeben, und die Pull -Stange drückt weiterhin die Kurbel in die Drehung. Das Produkt ist vollständig vom Kern getrennt.
PVC P-Trap-Formen der 4-Kavenität: Effizienz trifft Präzision
Eine P-Trap-Schimmelpilze mit 4-Cavity-Pilze wurde entwickelt, um die Produktionseffizienz zu maximieren, indem vier Einheiten pro Zyklus geformt werden. Dieser Multi-Cavity-Ansatz reduziert die Herstellungskosten und Zykluszeiten und sorgt für groß angelegte Bestellungen ideal. Folgendes ist das, was Hochleistungs-P-Trap-Formen auszeichnet:
1. Erweitertes Schimmelpilzdesign
Durchflussanalyse: Optimierte Läufer- und Gate -Systeme sorgen für eine gleichmäßige Materialverteilung über alle Hohlräume, wodurch Mängel wie Lufttaschen oder Verzerrungen minimiert werden.
Kühlkanäle: Strategisch platzierte Kühlleitungen reduzieren die Zykluszeiten durch Beschleunigung der Verfestigung von PVC.
Langlebige Stahlkonstruktion: Wärme-behandelte Werkzeugstähle (z. B. H13 oder S136) verbessern die Schimmelpilzdauer auch unter Hochdruck-Injektionsformbedingungen.
2. Konsistenz & Qualitätskontrolle
4-Cavity-Formen sorgen für eine gleichmäßige Wandstärke und dimensionale Genauigkeit in allen Einheiten, die für die leckdichte Leistung von entscheidender Bedeutung sind. Automatisierte Ejektionssysteme rationalisieren die Produktion weiter und schützen Sie empfindliche J -Bend -Strukturen.
3. Kostengünstige Skalierbarkeit
Durch Vierproduktion pro Zyklus erreichen die Hersteller schneller ROI und halten gleiche Toleranzen (± 0,02 mm). Diese Skalierbarkeit ist von entscheidender Bedeutung, um die weltweite Nachfrage nach PVC -Sink -Fallen zu befriedigen.
Waschbecken Klempnerwissen: Warum P -Trap -Formen in den Sink Sanitärsystemen Materie machen
Die Spülenfalle (üblicherweise eine J Bend-P-Falle) ist ein U-förmiges Rohr unter Senken, das eine kleine Menge Wasser behält, um giftige Gase und Gerüche zu blockieren. Diese Fallen sind aus korrosionsbeständigem PVC hergestellt und sind leicht, erschwinglich und einfach zu installieren.
Zu den wichtigsten Merkmalen einer effektiven J Bend -P -Falle gehören:
Glätte innere Wände, um Clogs zu vermeiden.
Genaue Biegerwinkel für eine optimale Wasserverdichtung.
Dauerhaftes PVC -Material, das gegen Chemikalien und Temperaturschwankungen resistent ist.
Aktualisieren Sie noch heute Ihre Produktionslinie
Unabhängig davon, ob Sie J-Elbows, U-Elbows oder andere P-Trap-Systeme produzieren, können wir angemessene Formlösungen für Ihre Produkte bereitstellen. Arbeiten Sie mit einem Schimmelpilzspezialisten zusammen, um Ihre Senkenkomponenten zu optimieren und auf dem wettbewerbsfähigen Sanitärmarkt weiterzubleiben.
