Molde de inyección de conector rápido de 90 grados

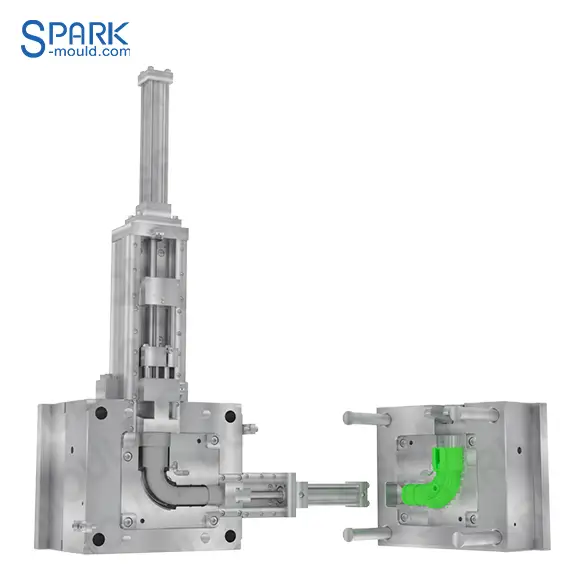

Hemos diseñado un mecanismo único de extracción de núcleos plegable para este molde de inyección de conector rápido de 90 grados. Este mecanismo consta de tres deslizadores arqueados, dos rieles guía y un cable de acero. Es accionado por un cilindro hidráulico. Los tres deslizadores arqueados integran el núcleo a 90 grados a lo largo del riel guía. Al expulsar el producto, los tres deslizadores arqueados se separan y ascienden por el riel guía para separarse del producto.
Estructura del molde de inyección
El núcleo de este molde de inyección para conector rápido de 90 grados es el mecanismo de núcleo plegable. Su procesamiento y depuración son algo complejos. La estructura básica del núcleo plegable se muestra en la figura a continuación. El molde cuenta con dos juegos de mecanismos de extracción de núcleos, controlados por dos cilindros hidráulicos, respectivamente.
Mecanismo hidráulico de extracción de núcleo lateral
Utilizando aceite a presión como fuente de energía, se instala en el molde un cilindro hidráulico especial para la extracción de machos. El pistón del cilindro hidráulico se mueve hacia adelante y hacia atrás para lograr la separación lateral, la extracción de machos y el reajuste. La acción es relativamente estable, la fuerza de extracción es alta, la distancia de extracción de machos es larga y el tiempo de extracción de machos se puede ajustar libremente según las necesidades.
