Eyección especial - molde de varilla de extensión de plástico de 14 pulgadas de longitud

Este es un molde de varilla de extensión de plástico. La varilla de extensión tiene un hilo macho en un extremo y un hilo femenino en el otro extremo. Por lo tanto, este molde incluye un molde de hilo sin recolección automático. Y este mecanismo de rosca desesperada automática es impulsado por un engranaje lineal. La varilla de extensión tiene 14 pulgadas de largo. El producto es demasiado largo para usar el método de eyección convencional. Diseñamos un mecanismo de eyección vertical en la parte superior del molde. Este mecanismo está controlado por dos cilindros hidráulicos.

    UPS...!

    No hay datos de producto.

    ir a la página de inicio

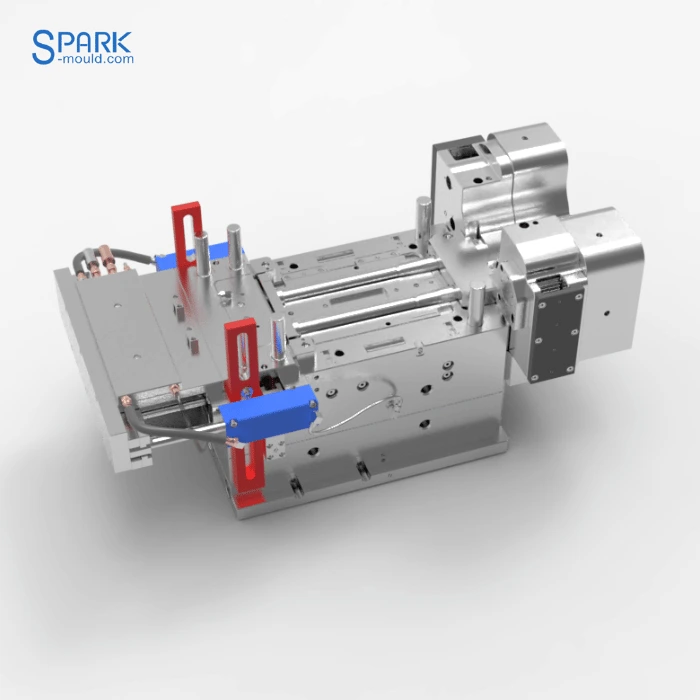

    Estructura de molde de varilla de extensión de plástico

    Este conjunto de molde de varilla de extensión completa dos tercios de la acción durante el proceso de apertura, lo que ahorra mucho tiempo. Este conjunto de moldes tiene tres aspectos destacados de diseño: 1. El hilo de desaceleración automático se logra a través de engranajes lineales. El núcleo de hilo se expulsa utilizando la fuerza de apertura del molde, sin agregar otros mecanismos de accionamiento. 2. Cálculo de la carrera de la barra de tiros y el estante. El mecanismo del eyector se extrae solo después de que el núcleo de hilo se retira por completo. Hay un pequeño cálculo de retraso aquí. 3. Mecanismo del eyector vertical, el cilindro hidráulico impulsa la placa de empuje para expulsar directamente el producto.

    Plastic Extension Rod Mold Structure (3).png
    Plastic Extension Rod Mold Structure (2).png
    Plastic Extension Rod Mold Structure (1).png

    Simulación dinámica de molde de varilla de extensión de plástico

    El mecanismo de este molde de varilla de extensión se muestra en el video. Cuando se abre el molde, la rejilla fijada en el lado del molde móvil impulsa el engranaje para que gire. Desatornille el núcleo roscado y separe del producto. Según la carrera, cuando el núcleo roscado está completamente separado del producto, el mecanismo del eyector se saca por la varilla de extracción. El producto está separado de la cavidad. Luego, el cilindro hidráulico tira de la placa del eyector para empujar el producto y hacer que caiga.

    ¿Por qué elegirnos para hacer el molde de la varilla de extensión?

    Tiempo de ciclo reducido: la extracción y expulsión de núcleo eficiente se traduce directamente en ciclos de moho más rápidos y una mayor producción.

    Demolding gentil y consistente: Minimiza el estrés en las varillas de extensión de plástico de precisión durante la expulsión, eliminando virtualmente los problemas de marcado, deformación o "pegar" comunes en moldes estándar.

    Tasa de desecho reducida: La expulsión constante y confiable reduce significativamente el daño y el desecho de la parte, maximizando el rendimiento de varillas de extensión de plástico utilizables.

    Control dimensional preciso: Cada cavidad en este molde de varilla de extensión está mecanizada a tolerancias exigentes, asegurando que cada lote de varillas de extensión de plástico producidas cumpla con especificaciones dimensionales precisas.

    Construido para durabilidad y larga vida: Hecho de acero de herramientas endurecidas de alta calidad, el molde está construido robusto para resistir los rigores de la producción de varillas de extensión de alto volumen, asegurando la durabilidad a largo plazo y minimizar el tiempo de inactividad.

    Acabado superficial superior y detalle: Las técnicas avanzadas de mecanizado y pulido aseguran que la cavidad del moho produzca varillas de extensión de plástico con una excelente calidad de superficie.

    Diseño eficiente: El diseño optimizado de la forma de enfriamiento y el diseño eficiente de corredores ayudan a acortar el ciclo de fabricación de las varillas de extensión y mantener una calidad de producto estable.

    ¡Contáctenos ahora para discutir sus requisitos específicos para moldes de productos similares! Deje que nuestra experiencia en la fabricación de moho de inyección se convierta en su ventaja competitiva.
