Sechskantmutter-Schottverschraubungsform - Spark Mould

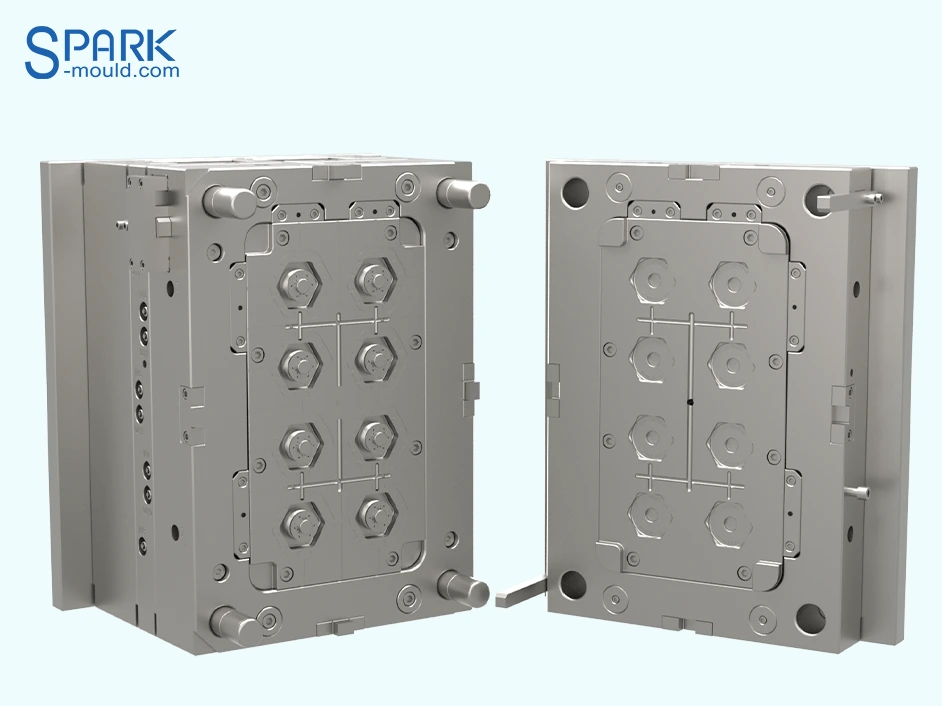

Die Sechskantmutter besteht aus Nylon + Glasfaserverbundwerkstoff. Die durchschnittliche Wandstärke des Produkts ist größer als die von herkömmlichen Kunststoffteilen. Die Form ist eine Kaltkanalform mit 8 Kavitäten. Im Inneren des Produkts befinden sich mehrere Gewindegänge. Um ein reibungsloses Auswerfen des Produkts während des Formprozesses zu gewährleisten, verwenden wir einen faltbaren Kernschiebermechanismus. Dieser faltbare Kern ist ein typischer Werkzeugschiebermechanismus, der insbesondere für Innengewinde oder Ringansätze von Kunststoffteilen verwendet wird.
Zusammenklappbarer Schieberkern-Zugmechanismus
Wir haben sieben filigrane Bauteile entwickelt, die den zusammenklappbaren Kern bilden. Bei dieser innovativen Konstruktion ist der Rückzugs- und Rückstellmechanismus des Schiebers das zentrale Element des gesamten Systems. Im entscheidenden Schritt des Produktauswurfs muss sich der Kern unter Führung der Druckplatte zunächst vollständig zusammenziehen, um die notwendigen Platzverhältnisse für den reibungslosen Produktauswurf zu schaffen.
Verzögerter Auswurfmechanismus
Beim Auswurfvorgang schiebt die Druckplatte die bewegliche Form über die Druckstange eine bestimmte Strecke nach vorne, wodurch sich der Gewindeschieber zusammenzieht und das Produkt freigegeben wird. Anschließend wirft der Auswerferstift das Produkt aus.
Video zur Schimmelpilzprüfung
Im Video sind der Faltkern und der Auswurfmechanismus deutlich in Aktion zu sehen. Dies sind zwei Schlüsselfaktoren dieser Form.
